XES030

m

Ligne souterraine de distribution basse tension directement enterrée.

4.193,76DA

Ligne souterraine de distribution basse tension directement enterrée constituée de câbles unipolaires avec conducteur en aluminium, RV 3x240+1x150 mm², sa tension assignée étant de 0,6/1 kV.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt01ara010

Sable de 0 à 5 mm de diamètre.

0,068

m³

1.110,92

75,54

mt35cun350d

Câble unipolaire RV, non propagateur de la flamme, avec conducteur d'aluminium classe 2 de 240 mm² de section, avec isolation de polyéthylène réticulé (R) et couverture en PVC (V), sa tension assignée étant de 0,6/1 kV. Selon CEI 60502-1.

3,000

m

913,35

2.740,05

mt35cun350c

Câble unipolaire RV, non propagateur de la flamme, avec conducteur d'aluminium classe 2 de 150 mm² de section, avec isolation de polyéthylène réticulé (R) et couverture en PVC (V), sa tension assignée étant de 0,6/1 kV. Selon CEI 60502-1.

1,000

m

573,32

573,32

mt35www040

Plaque de protection de câbles enterrés, en polyéthylène, de 250 mm de largeur et 1 m de longueur, couleur jaune, avec l'inscription "ATTENTION! CÂBLES ÉLECTRIQUES" et triangle de risque électrique.

1,000

U

325,73

325,73

mt35www030

Ruban de signalisation en polyéthylène, de 150 mm de largeur, couleur jaune, avec l'inscription "ATTENTION! PRÉSENCE DE CÂBLES ÉLECTRIQUES" et triangle de risque électrique.

2,000

m

27,51

55,02

mt35www010

Produits complémentaires pour installations électriques.

0,200

U

162,86

32,57

mq04dua020b

Dumper à décharge frontale de 2 t de charge utile.

0,007

h

737,51

5,16

mq02rop020

Pilonneuse vibrante à guidage manuel, de 80 kg, avec plaque de 30x30 cm.

0,055

h

278,85

15,34

mq02cia020j

Camion citerne de 8 m³ de capacité.

0,001

h

3.193,30

3,19

mo019

Compagnon professionnel III/CP2 VRD espaces privés.

0,041

h

453,89

18,61

mo111

Ouvrier d'exécution I/OE1 VRD espaces privés.

0,041

h

262,38

10,76

mo002

Compagnon professionnel III/CP2 électricien.

0,184

h

469,16

86,33

mo100

Ouvrier professionnel II/OP électricien.

0,184

h

272,55

50,15

Moyens auxiliaires

2,000

%

3.991,77

79,84

Coûts indirects

3,000

%

4.071,61

122,15

Coût d'entretien décennal: 209,69DA les 10 premières années.

Montant total HT:

4.193,76

UNITÉ D'OUVRAGE XES030: LIGNE SOUTERRAINE DE DISTRIBUTION BASSE TENSION DIRECTEMENT ENTERRÉE.

CLAUSES TECHNIQUES

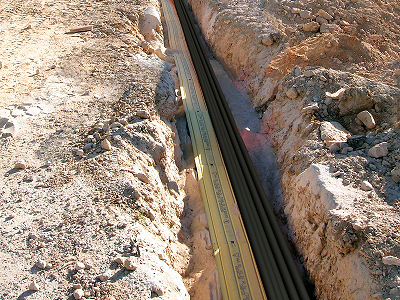

Fourniture et installation d'une ligne souterraine de distribution basse tension directement enterrée constituée de 3 câbles unipolaires RV avec conducteur en aluminium, de 240 mm² de section et 1 câble unipolaire RV avec conducteur en aluminium, de 150 mm² de section, sa tension assignée étant de 0,6/1 kV, placés sur lit de sable de 10 cm d'épaisseur, dûment compacté et nivelé avec un pilonneuse vibrante à guidage manuel avec le même sable jusqu'à 10 cm au-dessus de la génératrice supérieure des câbles, ne comprend ni l'excavation ni le remblai postérieur principal des tranchées. Comprend la plaque de protection et le ruban de signalisation. Totalement montée, connectée et testée.

CRITÈRE POUR LE MÉTRÉ

Longueur moyenne selon documentation graphique du Projet.

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PHASES D'EXÉCUTION.

Implantation et tracé de la tranchée. Réalisation d'un lit de sable pour l'assise des câbles. Tension des câbles. Réalisation d'un remplissage d'entourage en sable. Mise en place de la plaque de protection. Mise en place du ruban de signalisation. Connexion.

CONSERVATION ET MAINTENANCE.

Il sera protégé de l'humidité et du contact avec les matériaux agressifs.

CRITÈRE POUR LE MÉMOIRE

On mesurera la longueur réellement exécutée selon les spécifications du Projet.
