RFE040

m²

Système Aquapanel "KNAUF", pour revêtement extérieur de façade.

9.487,72DA

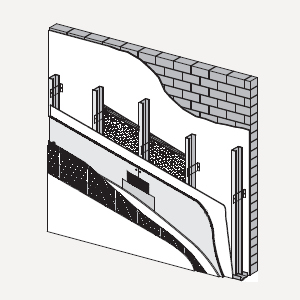

Réhabilitation énergétique de façade, par revêtement extérieur de façade W682 "KNAUF" Aquapanel composé d'une structure métallique en acier galvanisé de rails horizontaux de 75/40/0,7 mm GRC 0,7 et de montants verticaux de 75/50/0,70 mm GRC 0,70 avec une modulation de 400 mm, sur laquelle est vissée une plaque Aquapanel Outdoor de 12,5 mm d'épaisseur, fixée au support de base avec des équerres et créant une lame d'aire de 20 mm d'épaisseur minimum; isolation de panneau rigide en laine minérale, selon NF EN 13162, non revêtu, de 80 mm d'épaisseur, fixé au support de base et peinture pour revêtement extérieur finition lisse.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt12pck020d

Bande acoustique de dilatation "KNAUF" de 95 mm de largeur.

1,000

m

53,10

53,10

mt12pak150b

Équerre en acier galvanisé, de 120x50 mm, 60 mm de largeur et 2 mm d'épaisseur, "KNAUF".

1,600

U

143,57

229,71

mt12psg220

Fixation composée d'une cheville et d'une vis 5x27.

3,200

U

6,40

20,48

mt16lra020Do

Panneau rigide en laine minérale, selon NF EN 13162, non revêtu, de 80 mm d'épaisseur, résistance thermique 2,35 m²K/W, conductivité thermique 0,034 W/(mK).

1,000

m²

1.218,69

1.218,69

mt16aaa030

Ruban auto-adhésif pour le scellage des joints.

0,440

m

36,03

15,85

mt12pak020b

Profilé en U 75/40/0,7 mm GRC 0,7 "KNAUF" en acier galvanisé, pour système Aquapanel Outdoor. Selon NF DTU 25.41 P1-2 et NF EN 14195.

0,700

m

258,69

181,08

mt12pak030f

Montant 75/50/0,70 mm GRC 0,70 "KNAUF" en acier galvanisé, pour système Aquapanel Outdoor. Selon NF DTU 25.41 P1-2 et NF EN 14195.

2,750

m

367,14

1.009,64

mt12pak070

Membrane imperméable à l'eau et perméable à la vapeur d'eau, Tyvek Aquapanel Outdoor "KNAUF".

1,100

m²

510,97

562,07

mt12pak010a

Plaque Aquapanel Outdoor "KNAUF" 12,5x1200x2400 avec âme en ciment Portland, revêtue d'une couche en fibre de verre imbibée des deux côtés.

1,000

m²

2.602,78

2.602,78

mt12pak040b

Vis Aquapanel Maxi TB 39 mm "KNAUF".

20,000

U

9,36

187,20

mt12pak060

Mortier de joints Aquapanel "KNAUF", couleur gris.

0,600

kg

273,11

163,87

mt12pak050

Bande de joints Aquapanel Outdoor "KNAUF".

2,100

m

56,15

117,92

mt12pak100a

Maille superficielle Aquapanel Outdoor "KNAUF" de fibre de verre, couleur blanc.

1,100

m²

229,97

252,97

mt12pak090a

Mortier superficiel Aquapanel "KNAUF", couleur blanc.

7,800

kg

175,19

1.366,48

mt12pak085

Impression incolore au siloxane GRC "KNAUF".

0,250

l

407,93

101,98

mt12pak140

Peinture élastique au siloxane en base aqueuse GRC "KNAUF", finition lisse, couleur à choisir.

0,350

l

1.028,11

359,84

mo048

Compagnon professionnel III/CP2 poseur de systèmes de façades préfabriqués.

0,791

h

469,16

371,11

mo091

Ouvrier professionnel II/OP poseur de systèmes de façades préfabriqués.

0,791

h

273,06

215,99

Moyens auxiliaires

2,000

%

9.030,76

180,62

Coûts indirects

3,000

%

9.211,38

276,34

Coût d'entretien décennal: 1.375,72DA les 10 premières années.

Montant total HT:

9.487,72

UNITÉ D'OUVRAGE RFE040: SYSTÈME AQUAPANEL "KNAUF", POUR REVÊTEMENT EXTÉRIEUR DE FAÇADE.

CLAUSES TECHNIQUES

Réhabilitation énergétique de façade, par revêtement extérieur de façade W682 "KNAUF" composé d'une structure métallique en acier galvanisé de rails horizontaux de 75/40/0,7 mm GRC 0,7 et de montants verticaux de 75/50/0,70 mm GRC 0,70 avec une modulation de 400 mm, sur laquelle est vissée une plaque Aquapanel Outdoor de 12,5 mm d'épaisseur, fixée au support de base avec des équerres et créant une lame d'aire de 20 mm d'épaisseur minimum; d'une isolation de panneau rigide en laine minérale, selon NF EN 13162, non revêtu, de 80 mm d'épaisseur, résistance thermique 2,35 m²K/W, conductivité thermique 0,034 W/(mK), placé bord à bord pour éviter les ponts thermiques, fixé au support de base et scellage postérieur de toutes les liaisons entre panneaux avec bande de scellage de joints et peinture pour revêtement extérieur finition lisse. Une barrière imperméable à l'eau Tyvek sera placée entre les profilés et la plaque extérieure. Comprend la bande acoustique, les vis, les fixations, la bande auto-adhésive, le mortier et la bande à joint, le mortier superficiel et la maille de fibre de verre et d'impression. Totalement monté.

CRITÈRE POUR LE MÉTRÉ

Surface mesurée selon documentation graphique du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 3 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

Des protections seront mises en place lors des opérations pouvant occasionner des taches ou des dommages mécaniques. On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera la surface réellement exécutée selon les spécifications du Projet, sans dupliquer les coins ni les rencontres, en déduisant les ouvertures de surface supérieure à 3 m².

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 06 04

Matériaux d'isolation distincts de ceux spécifiés dans les codes 17 06 01 et 17 06 03.

0,467

0,778

17 04 05

Fer et acier.

0,127

0,060

17 01 01

Béton (bétons, mortiers et préfabriqués).

1,625

1,083

Déchets générés:

2,219

1,922

17 02 03

Plastique.

0,131

0,218

Total déchets:

2,350

2,140
