GOA090 |
m |

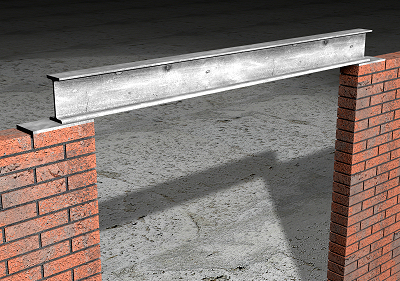

Poitrail en acier laminé simple. |
1.401,70DA |
||
Poitrail formé d'un profilé en acier S275JR, laminé à chaud, constitué d'une pièce simple de la série IPN 80, galvanisé à chaud, pour la formation d'un linteau. |
Code interne |
Désignation |
Quantité |
Unité |
Prix unitaire |
Prix total |
mt07ala110ab |
Profilé en acier NF EN 10025 S275JR, série IPN 80, laminé à chaud, avec recouvrement galvanisé, pour applications structurales. Élaboré en atelier et mise en place in situ. |
1,000 |
m |
1.190,01 |
1.190,01 |
mt07ala011d |
Platine en acier laminé NF EN 10025 S275JR, pour applications structurales. |
0,400 |
kg |
141,99 |
56,80 |
mo019 |
Compagnon professionnel III/CP2 VRD espaces privés. |
0,122 |
h |
453,89 |
55,37 |
mo111 |
Ouvrier d'exécution I/OE1 VRD espaces privés. |
0,122 |
h |
262,38 |
32,01 |
Moyens auxiliaires |
2,000 |
% |
1.334,19 |
26,68 |
|
Coûts indirects |
3,000 |
% |
1.360,87 |
40,83 |
|
Coût d'entretien décennal: 98,12DA les 10 premières années. |
Montant total HT: |
1.401,70 |
Cahier des charges
UNITÉ D'OUVRAGE GOA090: POITRAIL EN ACIER LAMINÉ SIMPLE. MESURES POUR ASSURER LA COMPATIBILITÉ ENTRE LES DIFFÉRENTS PRODUITS, ÉLÉMENTS ET SYSTÈMES CONSTRUCTIFS QUI COMPOSENT L'UNITÉ D'OUVRAGE. La zone de soudure ne sera pas peinte. L'acier ne sera pas mis en contact direct avec les autres métaux ou plâtres. CLAUSES TECHNIQUES Fourniture et montage d'un poitrail formé d'un profilé en acier NF EN 10025 S275JR, laminé à chaud, composé d'une pièce simple de la série IPN 80, finition galvanisé à chaud coupé sur mesure et mis en oeuvre sur des platines d'appui, pour la formation d'un linteau. Comprend la préparation en atelier de surfaces de degré SA 2 1/2 selon NF EN ISO 8501-1, la préparation des bords, platines galvanisée`s à chaud, placées sur le jambages de l'ouverture pour appui du poitrail et la réparation sur site des dégâts causés par le transport, la manipulation ou le montage, avec le même degré de préparation des surfaces et des finitions. CRITÈRE POUR LE MÉTRÉ Longueur mesurée aux axes, selon documentation graphique du Projet. CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE CLIMATIQUES. Aucun travail de soudure ne sera réalisé lorsque la température est inférieure 0°C. DU SOUS-TRAITANT. Le programme de montage de la structure, basé sur les indications du Projet, ainsi que les documents accréditant que les soudeurs intervenant sont certifiés par un organisme accrédité, seront présentés au Directeur d'Exécution de l'Ouvrage. PROCESSUS D'EXÉCUTION PHASES D'EXÉCUTION. Nettoyage et préparation du plan d'appui. Implantation et marquage des axes. Mise en place et fixation provisoire des poitrails. Aplomb et nivellement. Réparation des défauts superficiels. CLAUSES DE FINALISATION. Les charges seront correctement transmises à la structure. La finition superficielle sera adaptée au traitement postérieur de protection. CRITÈRE POUR LE MÉMOIRE On mesurera, aux axes, la longueur réellement exécutée selon les spécifications du Projet. |
