FXS010

U

Socle en béton.

15.913,77DA

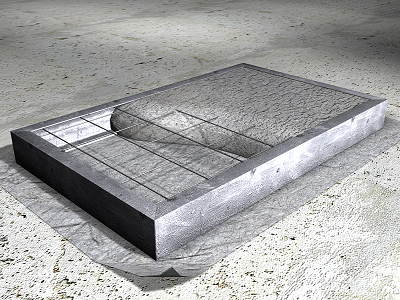

Socle d'appui de machine, en béton armé, de 150x100x16 cm, constitué de béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec moyens manuels et treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500.

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt14gsa010b

Géotextile non tissé synthétique, thermosoudé, en polypropylène-polyéthylène, de 125 g/m².

1,760

m²

180,19

317,13

mt07ala010h

Acier laminé NF EN 10025 S275JR, en profilés laminés à chaud, pièces simples, pour applications structurales.

94,000

kg

125,50

11.797,00

mt07ame100bca

Treillis soudé 100x100 mm, fils porteurs de 4 mm de diamètre et fils de répartition de 4 mm de diamètre, en acier Fe E 500.

1,650

m²

233,39

385,09

mt08aaa010a

Eau.

0,048

m³

170,47

8,18

mt01arg000a

Sable criblé.

0,101

m³

2.456,73

248,13

mt01arg001ar

Gros granulats homogénéisés de taille maximale 15/25 mm.

0,190

m³

2.623,57

498,48

mt08cem000a

Ciment gris en sacs.

121,440

kg

12,39

1.504,64

mq06hor010

Bétonnière.

0,159

h

132,10

21,00

mo042

Compagnon professionnel III/CP2 du béton.

0,298

h

384,08

114,46

mo089

Ouvrier professionnel II/OP du béton.

0,298

h

282,90

84,30

mo113

Ouvrier d'exécution I/OE1 VRD espaces privés.

0,315

h

259,11

81,62

mo112

Ouvrier d'exécution I/OE2 VRD espaces privés.

0,330

h

264,48

87,28

Majoration des montants

2,000

%

15.147,31

302,95

Coûts indirects

3,000

%

15.450,26

463,51

Montant total HT:

15.913,77

UNITÉ D'OUVRAGE FXS010: SOCLE EN BÉTON.

CLAUSES TECHNIQUES

Réalisation d'un banc d'appui de machine, en béton armé, de 150x100x16 cm, constitué de béton confectionné sur le chantier BCN: CPJ-CEM II/A 32,5 - TP - B 30 - 15/25 - E: 2a - BA - P 18-305, coulage avec moyens manuels, treillis soudé 100x100 mm et Ø 4,0-4,0 mm, en acier Fe E 500, cadre périmétrique de profilé d'acier laminé à chaud et couche séparatrice de géotextile non tissé. Comprend le montage, le démontage et le retrait de tout le matériel auxiliaire, une fois que la pièce structurale est en conditions de reprendre les efforts. Ne comprend pas les amortisseurs ni les éléments antivibratoires.

CRITÈRE POUR LE MÉTRÉ

Nombre d'unités prévues, selon documentation graphique du Projet.

PHASES D'EXÉCUTION.

Implantation et tracé du socle. Mise en place du géotextile. Mise en place et fixation du cadre. Mise en place des armatures avec des séparateurs homologués. Préparation du béton. Coulage et compactage du béton. Réglage et nivellement de la couche de compression. Séchage du béton.

CRITÈRE POUR LE MÉMOIRE

On mesurera le nombre d'unités réellement exécutées selon les spécifications du Projet.
